Преграда бодликава фитинг

Shenchi воведува висококвалитетни бодликави фитинзи за преграда, специјално дизајнирани за насочување на црева низ панелите на опремата, притоа обезбедувајќи сигурно запечатување. Изработени од месинг, нерѓосувачки челик SUS304 и SUS316L, овие фитинзи нудат силна отпорност на корозија и се погодни за широк опсег на работни услови.

Структура на производот

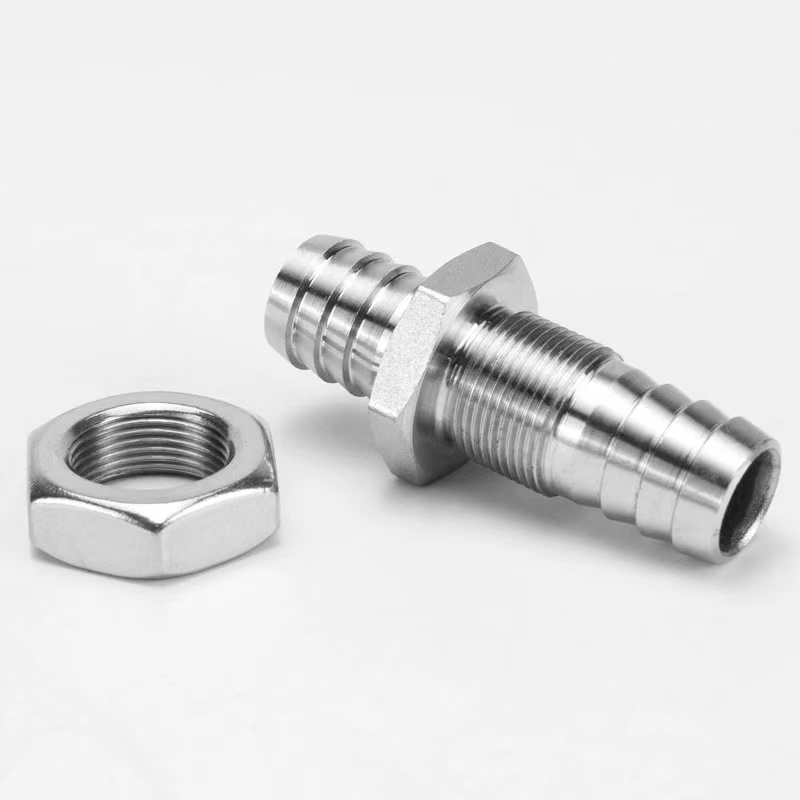

Структурата на Бодликавото монтирање на преградата вклучува навои на преградата, навртка за заклучување и врски со бодликаво црево. За време на инсталацијата, потребна е само дупка на панелот; затегнувањето на навртката го комплетира процесот на фиксирање и запечатување.

Бодликавиот крај има дизајн со жлеб против лизгање, што обезбедува сигурно поврзување кога се користи со стегач за црево. Овие фитинзи се широко користени во контролни кабинети, опрема за третман на вода, медицински инструменти и други сродни области.

Спецификации на производот

Структурни предности

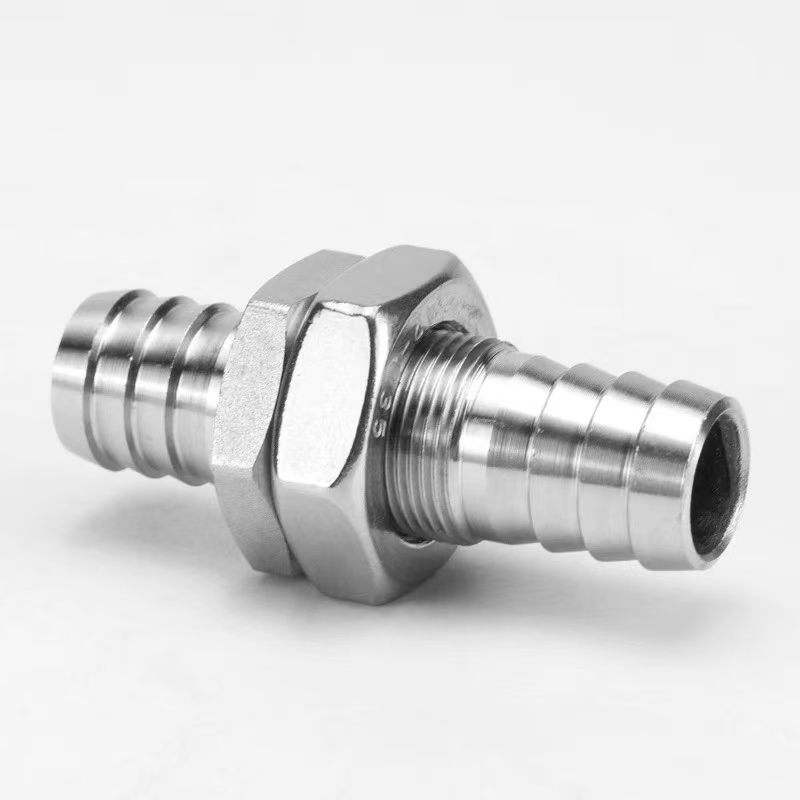

Бодликавото монтирање на преградите е фитинг за цевки специјално дизајниран за насочување на цревата низ панелите на опремата, куќиштата или преградите додека обезбедува фиксно запечатување. Неговата главна структура вклучува дел од конец на преградата, навртка за заклучување, заптивка за заптивање и поврзување со бодликаво црево. За време на инсталацијата, на панелот треба да се направи само дупка со соодветниот дијаметар. Пресекот на конецот на фитингот се пренесува низ дупката, а навртката се затегнува од спротивната страна за да се заврши процесот на прицврстување и запечатување.

1. Структура за фиксирање на преградата:Должината на пресекот на конецот е прилагодена на вообичаените дебелини на панелите. Откако ќе се затегне заклучната навртка, таа формира цврста фиксација со панелот, осигурувајќи дека фитингот останува безбеден дури и при надворешни сили на влечење.

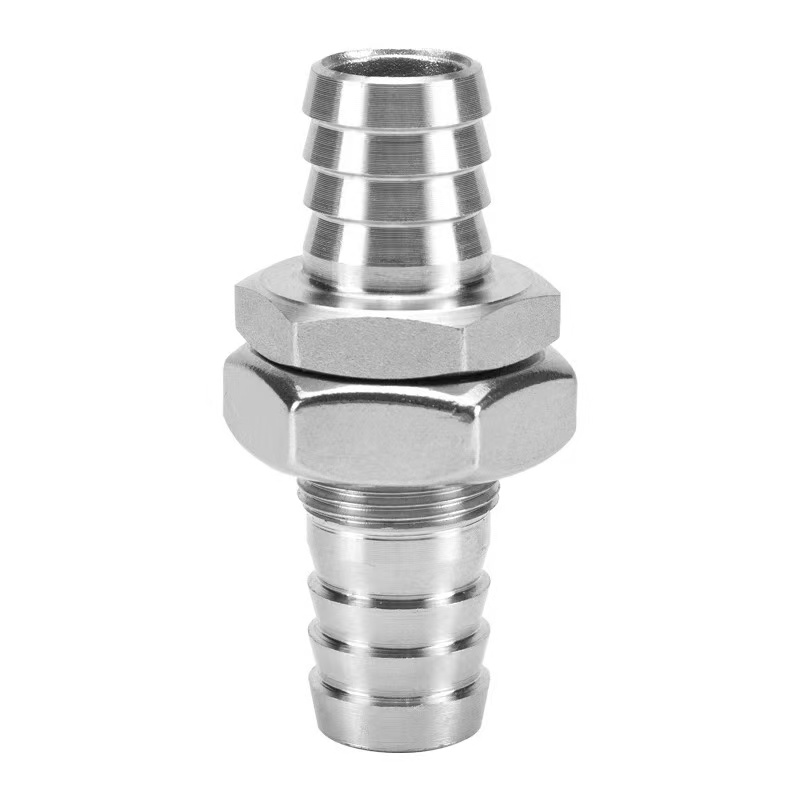

2. Поврзување со бодликаво црево:Едната или двете страни на панелот имаат бодликави заострени заби за вметнување на цревото и формирање запечатена врска со стегач за црево. Бодликавиот крај усвојува дизајн со двоен жлеб против лизгање, нудејќи значително поголема отпорност на извлекување од обичните фитинзи.

3. Систем за запечатување:На двете страни на панелот се обезбедени гумени дихтунзи или О-прстени. Кога навртката е затегната, заптивната заптивка се компресира, со што се постигнува водонепропустливо и непропустливо запечатување на отворот на панелот, со рејтинг на заштита до IP65 или повисока.

Начин на инсталација

Издржливите бодликави фитинзи на Shenchi се лесни за инсталирање. Сигурна и запечатена врска може да се постигне во само шест чекори:

Чекор 1: Подготовка на дупката на панелот

Направете соодветна тркалезна дупка на панелот врз основа на надворешниот дијаметар на делот за конец. Уверете се дека работ на дупката е мазен и без бруси за да избегнете оштетување на заптивката за заптивање.

Чекор 2: Инсталирајте го заптивката за заптивање

Лизгајте ја вклучената заптивна заптивка EPDM на делот за навој, притискајќи ја на основата за монтирање. Ако е потребно запечатување на двете страни на панелот, ставете по една заптивка на секоја страна.

Чекор 3: Вметнете преку панелот

Вметнете го делот за конец во дупката од едната страна на панелот, осигурувајќи се дека основата за монтирање контактира со панелот со заптивната заптивка помеѓу.

Чекор 4: Затегнете ја навртката за заклучување

Зашрафете ја навртката за заклучување на делот за конец од спротивната страна на панелот и постепено затегнете ја со клуч. Препорачан вртежен момент: 5–8 N·m за месинг материјали и 8–12 N·m за нерѓосувачки челик. Држете го телото на монтирањето неподвижно за време на затегнувањето.

Чекор 5: Поврзете го цревото

Изберете спецификација каде што надворешниот дијаметар на шипката е 0,5–1 mm поголем од внатрешниот дијаметар на цревото. Вметнете го цревото вертикално на бодликавиот крај додека не стигне до основата. За апликации под висок притисок, користете стегач за црево од не'рѓосувачки челик и прицврстете го помеѓу втората и третата шипка.

Чекор 6: Тест за интегритет на печат

Направете тест за статички притисок на 1,5 пати поголем од работниот притисок. Ако нема истекување три минути, инсталацијата е квалификувана.
