Приклучок за водоводна цевка од пагода од типот L

Видови производи

Како професионален кинески производител на приклучоци за водоводни цевки од пагода L-Type, Shenchi нуди два основни типа на производи:

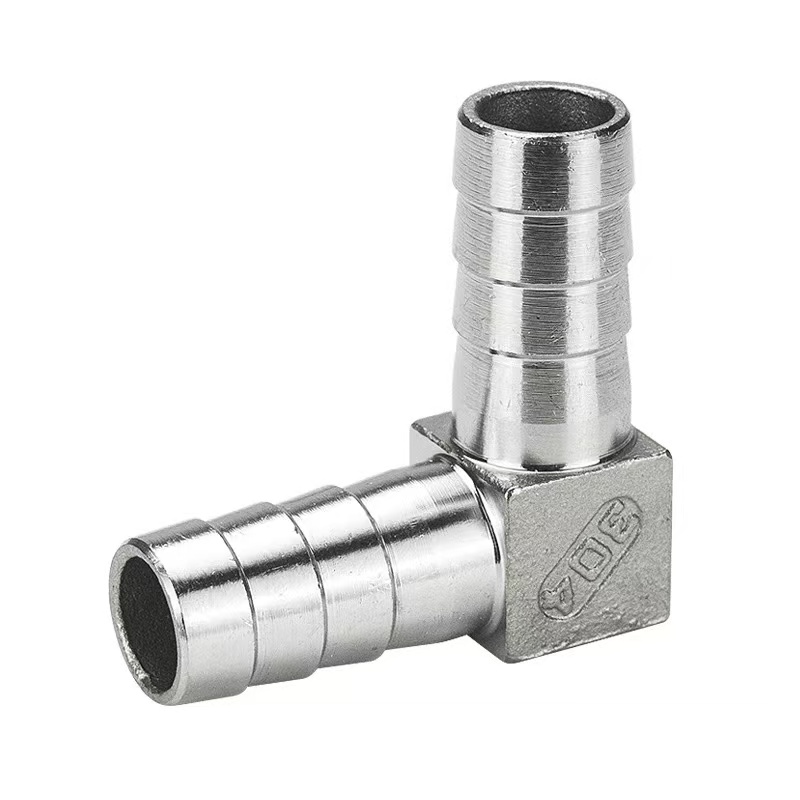

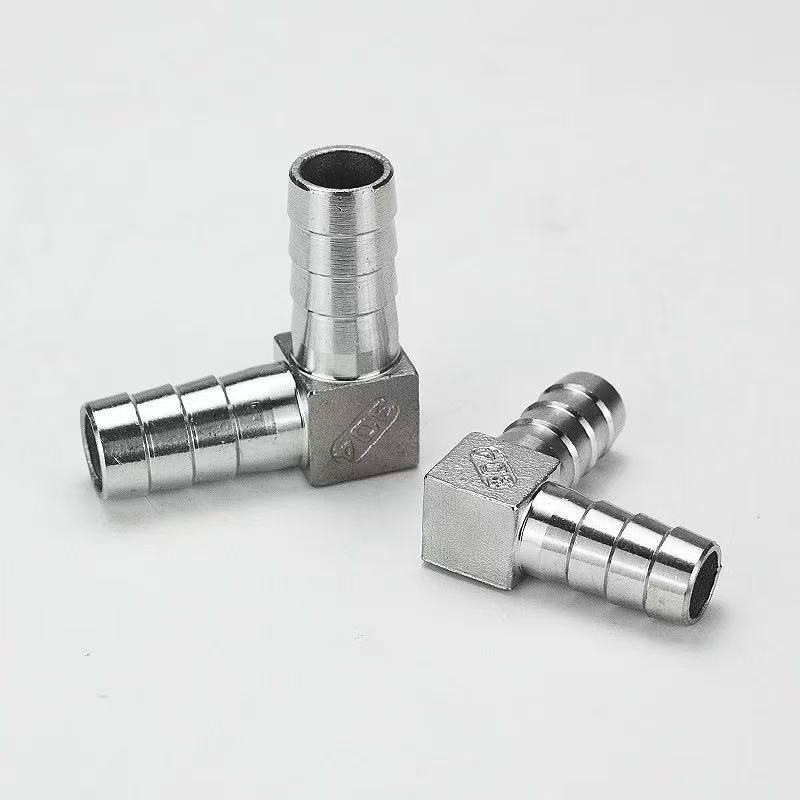

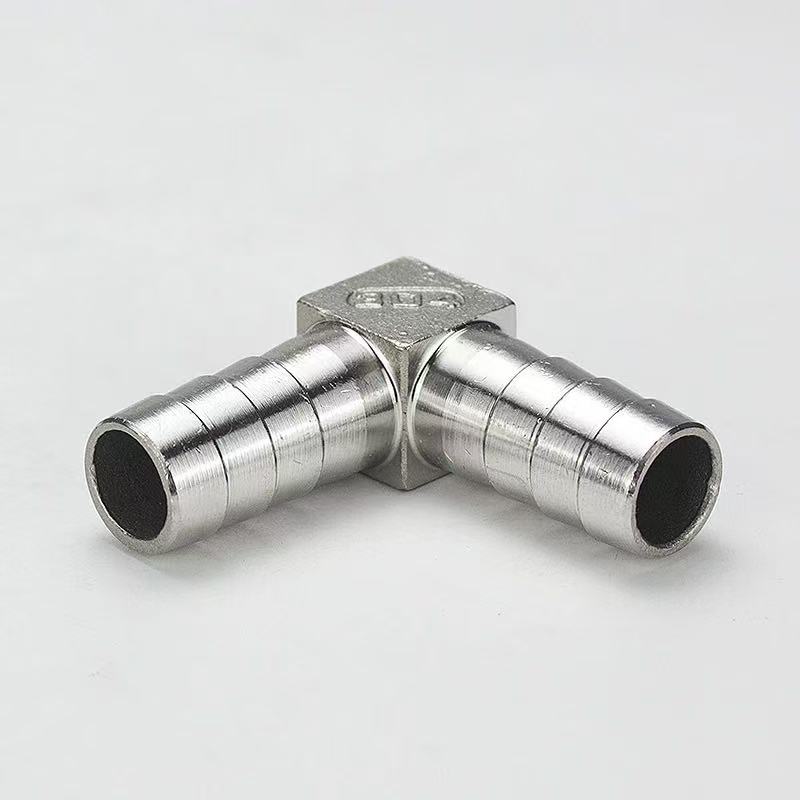

Приклучок за водоводна цевка од пагода L-Type: двата краја имаат структура со бодликава пагода, дизајнирана за создавање насочена врска од 90 степени помеѓу две флексибилни црева.

Приклучок за пагода со машки навој од типот L: Едниот крај има структура со бодликава пагода за поврзување со флексибилно црево, додека другиот крај има надворешни (машки) навои, дизајнирани за создавање насочена врска од 90 степени помеѓу цревото и дел од опремата со внатрешна (женска) навојна порта.

Двата типа имаат дизајн со агол од 90 степени со идентични спецификации за краевите на бодликавата пагода. Достапни се во избор на материјали: нерѓосувачки челик 304, нерѓосувачки челик 316L или месинг. Клучната разлика лежи во методот на поврзување: првиот го олеснува директното поврзување црево со црево, додека вториот го олеснува преодното поврзување помеѓу цревото и дел од опремата, со што нуди флексибилни опции за избор за да одговараат на различни сценарија за инсталација.

Која е разликата помеѓу приклучокот за водоводна цевка од пагода L-тип и приклучокот за пагода со машки навој?

Основна разлика: Приклучокот за водоводна цевка од пагода од типот L Shenchi се одликува со интерфејс со двојна лента (двата краја се бодликави глави на пагоди, дизајнирани за директно поврзување со флексибилни црева). Приклучокот за пагода со машки навој L-тип има надворешен навој на едниот крај и бодликава пагода на другиот, дизајниран за поврзување на флексибилно црево со цврста цевка или тело на вентил со внатрешни навои. Шенчи’Приклучоците за водоводни цевки со високи перформанси L-Type Pagoda се ковани од месинг или нерѓосувачки челик 304/316L; нивната структура со прав агол од 90 степени е идеална за пренасочување на цевководи. Дизајнот со две шипки обезбедува цврсто и сигурно држење—особено кога е поврзан со стеги за црево—за да се спречи одлепување и истекување. Овие фитинзи нудат одлична отпорност на притисок, корозија и стареење. Варијантата од нерѓосувачки челик 316L е специјално прилагодена за високо корозивни средини, како што се оние што вклучуваат морска вода или хемиска обработка. Лесни за монтирање, овие фитинзи се идеални за поврзување на црева со низок притисок во водовод, пневматски системи и индустриски флуидни апликации, нудејќи исклучителна стабилност и издржливост.

Спецификации на производот

Инструкции за инсталација

Приклучокот за водоводни цевки од брендот Shenchi L-Type Pagoda, произведен според националните стандарди, е лесен за инсталирање. Следењето на чекорите подолу обезбедува сигурна врска:

Чекор 1: Сечење црево

Користете специјализиран секач за црева за да го исечете крајот на цревото правоаголно и рамно, избегнувајќи засеци или гребнатини со агол, за да обезбедите совршено вклопување на шипките на пагодите. За црева со плетенки или армирани, се препорачува да се користи метод на топло сечење за да се запечатат рабовите и да се спречи труење.

Чекор 2: Врска на крајот на пагодата

Вметнете го цревото вертикално на крајот на пагодата додека лицето на цревото не дојде во контакт со основата на фитингот на пагодата. Боцките на пагодите имаат скалест дизајн што создава повеќе запечатувачки прстени откако ќе се вметне цревото. За апликации под висок притисок, прицврстете ја врската со помош на стегач за црево од не'рѓосувачки челик или пружинска спојка; стегачот треба да биде поставен помеѓу втората и третата пагода.

Чекор 3: Крајна врска со навој

Изберете го соодветниот метод за запечатување за крајот со навој врз основа на неговите спецификации: G-нишките (навои на паралелни цевки) бараат гумена или бакарна заптивка за запечатување; NPT или R-навои (заострените навои на цевки) бараат завиткување 3–5 вртења на тефлонската лента за заптивка со навој пред затегнување. При затегнување, нанесете го клучот на шестоаголното тело на фитингот за да спречите пренос на вртежен момент до точката за поврзување на цревото.

Чекор 4: Тестирање на притисок

По завршувањето на инсталацијата, извршете тест за статички притисок 1,5 пати поголем од работниот притисок на системот. Ако не се забележат протекување по одржување на овој притисок 3 минути, склопот е подготвен за употреба. Постапката за инсталирање за соодветниот приклучок за пагода со машки навој L-тип во оваа серија е идентична - се разликува само во типот на конец - што овозможува флексибилно избирање врз основа на специфичните барања на интерфејсот.

Полиња за апликација

1. Опрема за третман на вода

L-Type Pagoda Water Pipe Connector е дизајниран за насочно поврзување од 90 степени помеѓу PE и PU цевки во прочистувачи на вода, омекнувачи на вода и RO (Обратна осмоза) системи. Кога е произведен од нерѓосувачки челик 316L, ги исполнува санитарните барања за храна. Дополнителен приклучок за пагода со машки навој L-тип во рамките на истата серија е достапен за апликации каде што интерфејсот на опремата има внатрешна (женска) нишка.

2. Системи за пневматска автоматизација

Се користи за насочување на пневматски цевки во воздушни компресори, пневматски вентили и автоматизирани линии за склопување. Нејзината структура во облик на L го зачувува просторот на внатрешната опрема, додека компатибилноста со колетите со брзо поврзување го олеснува брзото склопување, расклопување и одржување.

3. Санитарна опрема и апарати за домаќинство

Ги поврзува доводните црева за вода за паметни тоалети, машини за миење садови, машини за перење и слични уреди. Кога е конструиран од месинг, приклучокот за водоводна цевка од пагода L-Type нуди одлична топлинска спроводливост, што го прави погоден за линии за топла вода. Приклучокот за пагода со машки навој L-Type е дизајниран да прими поширок опсег на стандарди за интерфејс кои се наоѓаат во увезената опрема.

4. Индустриски системи за ладење и подмачкување

Се применува во линии за ладење на машински алати и системи за хидраулично подмачкување. Конструкцијата од нерѓосувачки челик обезбедува супериорна отпорност на корозија, овозможувајќи сигурна изведба во тешки средини кои вклучуваат магла за масло, течности за сечење и слични сложени работни услови.
