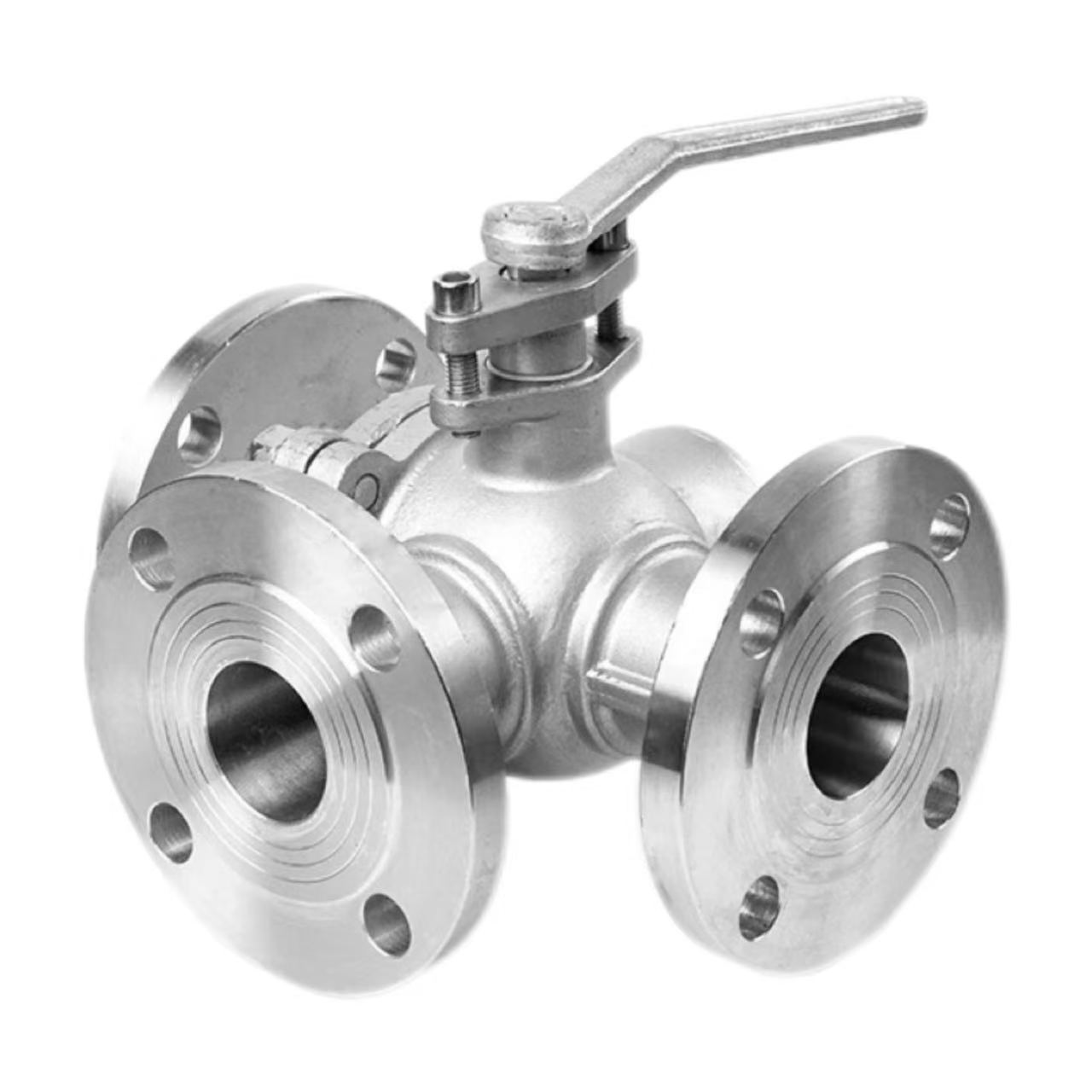

Тринасочен прирабнички топчест вентил

Принцип на работа

Принципот на работа на тринасочниот топчест вентил со прирабница отпорен на корозија во фабриката Шенчи се заснова на каналите во форма на L или Т-облик, исечени во топката. Топката е поставена во центарот на телото на вентилот и се ротира со рачка. Кога топката се ротира, каналите се усогласуваат или се поместуваат од различни порти на вентилите, со што се реализира префрлувањето, спојувањето или разделувањето на насоката на протокот на медиумот.

Топката во облик на L:

 Вртењето за 90° му овозможува на медиумот да се префрли од влезот на кој било излез, погодно за сценарија со обратна насока со еден влез и два излеза или два влеза и еден излез, како што е наизменично снабдување со течност до два реактори.

Топката во форма на Т:

Вртењето за 180° овозможува истовремено поврзување на сите три порти или меѓусебно поврзување на кои било две порти, погодни за мешање на два медиума и потоа излегување (спојување) или поделба на еден медиум на два излеза (разделување), како на пример во системите за мешање топла и ладна вода за климатизација.

Параметри на производот:

Име на производ: Тронасочен прирабнички топчест вентил	Спецификации: (1/8"-4") DN6-DN100
Номинален притисок: PN16	Материјал на телото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарди: ANSI, BS, DIN, ISO, JIS	Применлива температура: -20℃ ~ +150℃ (стандардна), до +350 ℃ (висока температура), до -196 ℃ (ниска температура)
Внатрешен метален материјал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Начин на работа: Рачно	Пломби: EPDM, PPL
Начин на поврзување: Прирабничка врска	Апликации: Вода, воздух, гас, нафта, течности итн.
Потекло: Кина	Примерок: Достапни се примероци

Предности на прирабничка врска:

Шенчи 3-насочните прирабнички топчести вентили користат прирабнички врски. Во споредба со приклучоците со навој, прирабничките приклучоци нудат поголема отпорност на притисок; рејтингот PN16 може стабилно да издржи притисок од 1,6 MPa. Расклопувањето е погодно, што ја олеснува редовната проверка и одржување на цевководот. Обезбедено е сигурно запечатување; заптивката на прирабницата и завртките работат заедно за да го елиминираат ризикот од истекување. Погоден за цевководи со голем дијаметар; за дијаметри над DN50, каде што поврзувањата со навој се тешки, прирабниците се стандарден избор. Shenchi, кинески производител на 3-насочни прирабнички топчести вентили, нуди прирабници кои одговараат на стандардите ANSI, BS, DIN и JIS, задоволувајќи ги потребите на глобалните клиенти.

Клучна точка за инсталација 1: Порамнување на прирабниците

Порамнување на прирабниците При инсталирање на топчестиот вентил со тринасочна прирабница Shenchi, страните на прирабниците мора да бидат порамнети. Двете прирабници треба да бидат паралелни и концентрични, при што отстапувањето не го надминува дозволениот опсег на заптивката на прирабницата. Присилувањето на порамнувањето на завртките ќе предизвика деформација на телото на вентилот, што ќе влијае на ротацијата на топката и перформансите на запечатувањето. По усогласувањето, заптивката треба да се постави во центарот и не смее да се поместува. Топчестиот вентил со тринасочна прирабница со ниска цена не е еднаков на низок квалитет; Производите на Shenchi нудат висока прецизност и полесна инсталација. Топчестите топчести вентили со фланша отпорни на корозија имаат завршетоци на површината на прирабниците што ги исполнуваат стандардите, обезбедувајќи посигурно запечатување.

Втора точка на монтирање: Затегнување на завртките

Завртките на прирабниците мора да се затегнуваат дијагонално во фази. Нанесете го вртежниот момент постепено во 2-3 фази, следејќи дијагонална низа од 180°. Не ја затегнувајте едната страна одеднаш, инаку нерамномерниот притисок на дихтунгот ќе создаде канали за истекување. Вртежниот момент на завртките мора да ги исполнува стандардните вредности; прекумерното затегнување ќе ги оштети прирабницата или завртките, додека недоволното затегнување ќе резултира со недоволно запечатување. Фабриката за топчести вентили со 3-насочни прирабници на Shenchi обезбедува препорачана табела за вртежен момент на која може да се повикаат инсталатерите. Овие точки за инсталација се клучни за обезбедување долгорочна работа на вентилот без протекување; ве молиме строго следете ги спецификациите.

Инсталациона точка 3: Поддршка и чистење на цевководот

Пред инсталацијата, внатрешната страна на цевководот мора да се исчисти за да се отстранат згура од заварување, железни филови, песок и други нечистотии. Странските предмети кои влегуваат во шуплината на вентилот може да ја изгребат топката или заптивките, што ќе доведе до протекување. Гасоводот мора да биде независно поддржан; вентилот не смее да ја носи тежината на цевководот. Топчестите вентили со прирабнички маици со голем дијаметар се тешки; слегнувањето на цевководот може да ја повлече прирабницата од центарот, оштетувајќи ја заптивката. Топчестите вентили со прирабница отпорни на корозија се направени од материјали WCB, SUS304 или SUS316L, со јадро на вентил од бакар или нерѓосувачки челик. По завршувањето на точките за инсталација, рачката треба да се ротира слободно без заглавување; тогаш вентилот е подготвен за употреба.
