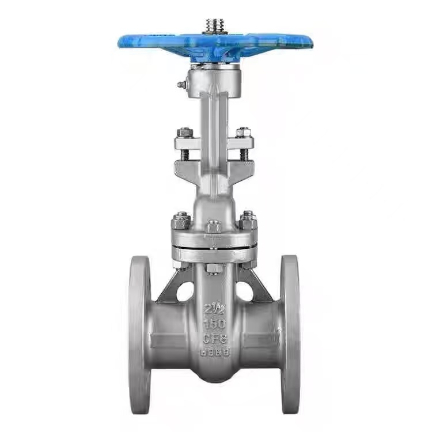

Американски стандарден издигнувачки вентил за портата со прирабнички стебло

Принцип на работа на ASME вентил со прирабнички порти со издигнување на стеблото

Кога операторот го врти рачното тркало, рачното тркало го придвижува стеблото на вентилот да се ротира. Трапезоидна нишка на горниот крај на стеблото на вентилот се заглавува со навртката на стеблото на вентилот, претворајќи го ротационото движење во аксијално линеарно движење. Бидејќи стеблото на вентилот и портата се поврзани, стеблото на вентилот ќе ја поттикне портата да се крева или паѓа заедно.

За да го отворите вентилот, свртете го рачното тркало спротивно од стрелките на часовникот. Стеблото на вентилот ја придвижува портата да се движи нагоре во линеарно движење, предизвикувајќи портата да се откачи од седиштето на вентилот. Кога портата е подигната на висина еднаква на двапати од номиналниот дијаметар на вентилот, преминот на течноста е целосно непречен, а вентилот е во целосно отворена положба. За време на работата, рачното тркало обично се врти до положбата каде што не може да се сврти понатаму, а потоа се врти назад половина вртење во едно вртење за да се постигне целосно отворена положба, спречувајќи го стеблото на вентилот да се заклучи поради температурни промени.

За да го затворите вентилот, свртете го рачното тркало во насока на стрелките на часовникот. Стеблото на вентилот ја придвижува портата да се движи надолу во линеарно движење, предизвикувајќи портата да се притисне на седиштето на вентилот. Вртежниот момент што го применува рачното тркало генерира присилна запечатувачка сила, а притисокот на медиумот во цевководот исто така ја притиска портата врз другото седиште на вентилот, формирајќи ефект на самозапечатување. Оваа двојна акција обезбедува нула истекување кога е затворена.

Основната карактеристика на вентилот на портата што се крева е тоа што стеблото на вентилот се крева и паѓа синхроно со портата. Операторите можат визуелно да ја одредат отворената/затворената состојба на вентилот со набљудување на должината на стеблото на вентилот што се протега надвор од капакот на вентилот - колку подолго стеблото се протега, толку пошироко е вентилот отворен; кога стеблото е целосно повлечено, вентилот е затворен.

Особено е важно да се напомене дека ASME (Американски стандард) вентилите на портата со прирабница со издигнување на стеблото може да се користат само во целосно отворени или целосно затворени позиции и не можат да се користат како контролни вентили. Ако се остави во делумно отворена положба подолг период, медиумот што тече со голема брзина ќе ги еродира површините за заптивање, предизвикувајќи абење на портата и седиштето, што на крајот ќе доведе до истекување на вентилот. Понатаму, медиумот може да тече од која било страна на вентилот на портата во која било насока, елиминирајќи ја потребата да се земе предвид насоката на проток за време на инсталацијата и олеснувајќи го распоредот на локацијата.

Параметри на производот

Отпорност на висока температура и висок притисок

Shenchi ASME Стандардно растечко стебло со прирабнички вентили на портата може да се пофали со две основни предности во изведбата: отпорност на висока температура и отпорност на висок притисок. WCB материјалот може да издржи температури до 425℃, додека нерѓосувачкиот челик е погоден за поширок опсег на температури. Оцена на притисок од класа 150, работен притисок достигнува 1,9 MPa на собна температура, што го надминува стандардот PN16. Заптивките се достапни во типови PPL отпорни на високи температури или EPDM отпорни на вода. Произведен во Кина, Shenchi спроведува сеопфатна контрола на квалитетот од суровините до готови производи, обезбедувајќи долгорочна стабилна работа под услови на висока температура и висок притисок.

Сигурни перформанси под висок притисок што ги надминуваат стандардите од Класа 150

Стандардниот вентил на портата со прирабница на стеблото ASME B16.10 се пофали со сигурна отпорност на висок притисок. Поврзувањето со прирабница е во согласност со стандардите ASME B16.10, со рамномерно затегнати завртки и рамномерна распределба на притисокот на дихтунзите. Оценката Класа 150 нуди работен притисок од 1,9 MPa на собна температура, со доволно измерена маргина на притисок. Дебелината на ѕидот на телото на вентилот е дизајнирана според стандардите ASME, надминувајќи ги националните стандарди за зголемена безбедност. Shenchi нуди попуст на ASME стандардните вентили на портата со прирабница на стеблото за зголемување; масовните купувања се квалификуваат за попусти и обезбедуваат долгорочна стабилна работа под услови под висок притисок.

Фабрички директни набавки и поддршка за прилагодување на OEM

Shenchi, како добавувач на ASME (Американски стандард) вентили на портата со прирабница со издигнување на стеблото, нуди услуги за правење примероци. Ние нудиме намалени ASME вентили на портата со фланша на стебло со попуст по проѕирни фабрички цени, елиминирајќи ги ознаките на посредниците. Ние поддржуваме прилагодување на ODM и OEM; материјалите, дијаметрите, стандардите за прирабници и методите на работа може да се прилагодат на вашите потреби. Нашите ASME вентили на портата со прирабнички стебло се лесни за одржување, со едноставна структура и ниски трошоци за одржување. Произведени во Кина, вентилите на портата со прирабница на стеблото Shenchi ASME се сигурни во квалитетот и имаат стабилно време на испорака. Глобалните клиенти се добредојдени да контактираат со Shenchi за детални технички параметри и најновите повластени понуди.
