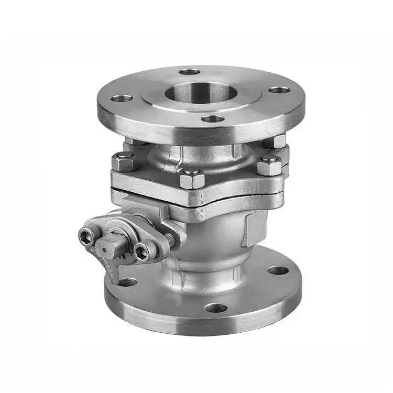

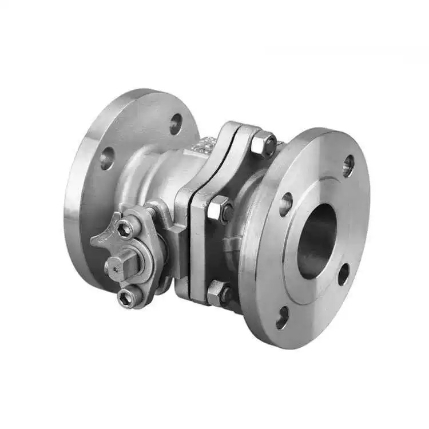

Американски стандарден прирабнички топчест вентил

Принцип на работа

Протокот на медиумот се контролира со ротирање на топката за 90°.

Во центарот на топката се наоѓа проодна дупка со ист дијаметар како и цевката. Кога рачката или активаторот ја ротира топката за 90° додека пропустливата дупка не се усогласи со оската на цевката, медиумот тече слободно без пречки, вентилот е целосно отворен и отпорот на проток е речиси нула. Кога топката се ротира уште 90° додека пропустливата дупка не биде нормална на цевката, цврстата сферична површина целосно го блокира преминот, вентилот се затвора и се постигнува сигурно исклучување.

Американскиот стандарден прирабнички топчест вентил усвојува двонасочен дизајн за запечатување, дозволувајќи им на медиумите да влезат од која било насока без ограничувања на насоката на протокот. Меките заптивки (PTFE/PPL) постигнуваат нула истекување, додека тврдите заптивки се погодни за висока температура и висок притисок. Стеблото на вентилот има структура против издувување за да обезбеди сигурност и сигурност при висок притисок. Стандардните топчести вентили со прирабница Shenchi ASME се произведени строго според стандардите API 608, нудејќи брза работа и цврсто запечатување, што ги прави идеални затворачки вентили за стандардните цевководи ASME во индустријата за нафта, хемиска и природен гас.

Параметри на производот

Име на производ: Американски стандарден топчест вентил со прирабници	пецификации: (1/8"-4") DN6-DN100
Номинален притисок: PN16	Материјал на телото: WCB, SUS304 (CF8), SUS316L (CF3M) Материјал на телото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарди: ANSI, BS, DIN, ISO, JIS	Применлива температура: -20℃ ~ +150℃ (нормална), до +350 ℃ (висока температура), до -196 ℃ (ниска температура)
Внатрешен метален материјал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Начин на работа: рачно	Пломби: EPDM, PPL
Начин на поврзување: Прирабничка врска	Апликации: Вода, воздух, гас, нафта, течности итн.
Потекло: Кина Потекло: Кина Потекло: Кина Потекло: Кина	Примерок: Достапни се примероци

Основна структура и дизајн Определување

Висококвалитетните американски стандардни топчести вентили со прирабници на Shenchi имаат структура на јадрото што го опфаќа телото на вентилот, топката, стеблото и заптивките на седиштето. Топката може да биде или дизајн на пловечка топка (DN50 и подолу) или дизајн на фиксна топка (DN50 и погоре). Пропустливата дупка на топката се совпаѓа со внатрешниот дијаметар на цевката, што резултира со речиси нула отпор на проток кога е целосно отворен. Структурата против издувување на стеблото го спречува излетувањето на стеблото под висок притисок. Антистатички уред обезбедува спроводливост помеѓу топката и стеблото, спречувајќи наталожување на статички електрицитет. За ASME прирабнички топчести вентили со достапни понуди, Shenchi обезбедува детални табели со технички параметри за да се олесни прецизниот избор на модел и пресметка на буџетот за клиентите.
