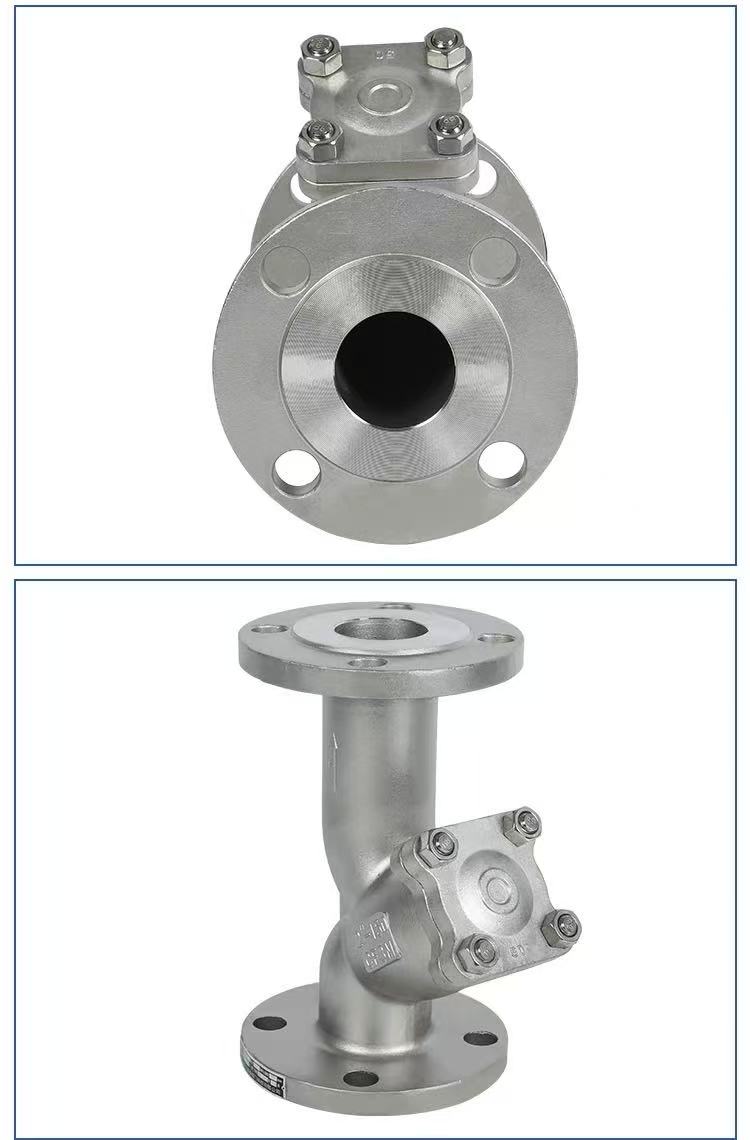

Американски стандарден филтер со Y-тип на прирабница

Принцип на работа

Интегрираниот американски стандарден филтер Y-тип на прирабница од фабриката Shenchi работи на принципот на пресретнување на екранот на филтерот. Медиумот влегува во куќиштето од влезниот крај и тече низ екранот на филтерот во структурата во форма на Y. Цврстите нечистотии се блокирани во внатрешноста на екранот на филтерот, додека чистиот медиум поминува низ и излегува од излезниот крај. Вкупната површина на екранот на филтерот е 3-4 пати поголема од површината на пресекот на цевката, што резултира со низок отпор и брз проток. За цедење, одвртете го долниот приклучок или отстранете го капакот на прирабницата, извадете го екранот на филтерот, исчистете го и потоа повторно инсталирајте го. Главното тело е направено од материјали WCB, SUS304 (CF8) или SUS316L (CF3M), користејќи интегриран процес на лиење, што резултира со беспрекорно куќиште и сигурна отпорност на притисок. Производите на Shenchi се погодни за филтрирање на нечистотии во цевководи што се користат во индустријата за нафта, хемиска и третман на вода.

Параметри на производот

Име на производ: Американски стандарден филтер со Y-тип на прирабница	Спецификации: (1/8"-4") DN6-DN100Спецификации: (1/8"-4") DN6-DN100
Номинален притисок: PN16	Материјал на телото: WCB, SUS304 (CF8), SUS316L (CF3M)
Стандарди: ANSI, BS, DIN, ISO, JIS	Применлива температура: -20℃ ~ +150℃ (нормална), до +350℃ (тип на висока температура), до -196℃ (тип на ниска температура)
Внатрешен метален материјал: WCB, SUS304 (CF8), SUS316L (CF3M)	Средна температура: висока температура, ниска температура, средна температура, нормална температура
Начин на работа: Рачно	Пломби: EPDM, PPL
onnection Метод: Прирабничка врска	Апликации: Вода, воздух, гас, нафта, течности итн.
Потекло: Кина	Примерок: Достапни се примероци

Клучни точки за инсталирање

Потврда на насоката, усогласување и затегнување на прирабницата и поддршка и заштита на цевководот.

При инсталирање на Shenchi American Standard Flange Y-тип филтри, обрнете внимание на три клучни точки: Прво, потврдете ја насоката на протокот. Стрелката на телото на вентилот треба да биде усогласена со насоката на средно проток, а екранот на филтерот треба да се инсталира свртен надолу за да се олесни таложењето на нечистотијата. Второ, обезбедете усогласување и затегнување на прирабницата. Лицата на прирабниците треба да бидат паралелни и концентрични, дихтунгот да биде центриран, а завртките да се затегнуваат дијагонално во фази за да се избегне деформација на обвивката. Трето, обезбедете поддршка за цевководот и заштита пред филтер. Филтерот не смее да ја носи тежината на цевководот; цевководот мора да се исчисти пред инсталацијата за да се отстранат големите честички. Shenchi обезбедува детални инструкции за инсталација, поддржува прилагодување на ODM/OEM, а големината на мрежата на филтерот може да се прилагоди по потреба за да се обезбеди долгорочна стабилна работа на филтерот.

Ефикасно филтрирани супстанции

Филтрите од типот Y на стандардната прирабница Shenchi ASME првенствено филтрираат цврста суспендирана материја во медиумот на цевководот. Овде спаѓаат: згура од заварување, железни филови и остатоци од 'рѓа од заварување на цевководи; песок, почва, влакна од коноп и остатоци од заптивната смеса што останала од изградбата; честички, кристали и седименти што ги носи самиот медиум; рѓа скала и фрагменти од бигор од стареењето и лупењето на внатрешниот ѕид на цевководот; и метални струготини и други нечистотии во маслото за подмачкување. Прецизноста на филтрацијата може да се избере од 50-300 мрежи, во зависност од потребната чистота на медиумот. Произведени во Кина, ASME стандардните прирабнички филтри од типот Y се направени од материјали WCB, SUS304 и SUS316L, нудејќи отпорност на корозија и приспособливост на различни медиуми.

Супстанции кои не се погодни за филтрирање

Филтрите од типот Y со прирабница Shenchi ASME B не се погодни за филтрирање на следните супстанции: хемикалии растворени во медиумот (како соли во саламура, киселини и алкалии во раствори); масло-вода емулзии; вискозни пасти или колоиди; влакнести меки нечистотии (кои може да навлезат или да се завиткаат околу екранот на филтерот); и гасни загадувачи во гасовити медиуми. За овие медиуми, мора да се изберат други видови филтри. Кога продавате филтри од типот Y со прирабница ASME B, Shenchi ќе ги потврди карактеристиките на медиумот со клиентот за да избегне неправилен избор. Филтрите од типот Y со прирабница ASME B со ценовници вклучуваат детални упатства за избор.
